概述

        近日，我司技術人員協同某熱力公司，在北京某街區的一處大埋深、熱力鋼管進行了實地漏點定位。熱力公司曾對該段管道進行多次打壓實驗，但無法保住壓力。由于埋深偏大（3.5米），無法使用常規的檢漏手段進行探測，最終，我司以ZCORR多探頭相關儀為主，HG-10AII聽漏儀以及LXP1500mm聽音桿為輔，成功找到管道漏點。

主要問題

        熱力管道漏水是測漏行業的一個老大難問題，由于自身帶有保溫外層，漏水音很難有效在管中傳遞，同時熱力管通常埋深較大，因此漏水音在抵達地表之前就已大幅衰減，使得熱力管道的定位難上加難。

解決方案

        第一步，使用富士第5代聽音桿LXP1500mm接觸熱力管管體，判斷是否存在異常音。

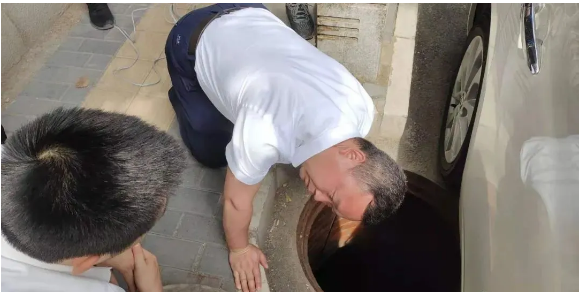

圖1 閥栓聽音法


        在確認有異常音后，現場直接采用ZCORR多探頭相關儀，通過延長線纜將探頭吸附在管道上。一共在三個檢查井布設了三枚探頭，同時兩兩之間做相關分析，來確認哪個點漏水可能性更高。

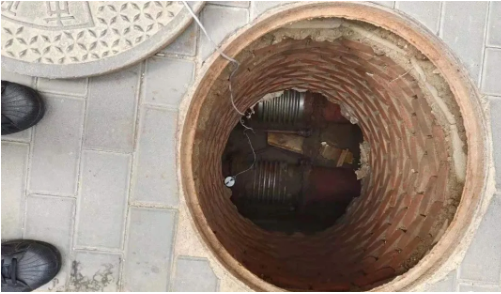

圖2 放置探頭

        由于清晰的掌握了現場管道的埋深、管長和管徑的信息，在錄入后ZCORR系統直接給出了漏點的位置。

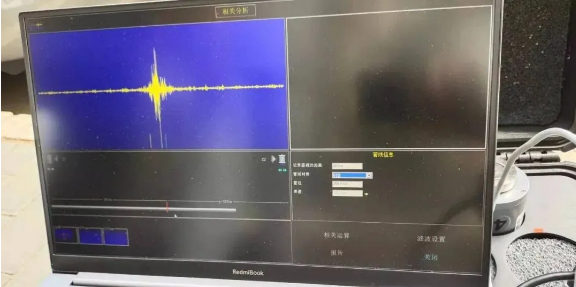

圖3 通過程序的相關分析，計算出漏點位置

        隨后，使用HG-10AII聽漏儀在異常點處進行了路面聽音，二次確認漏水異常點的位置。

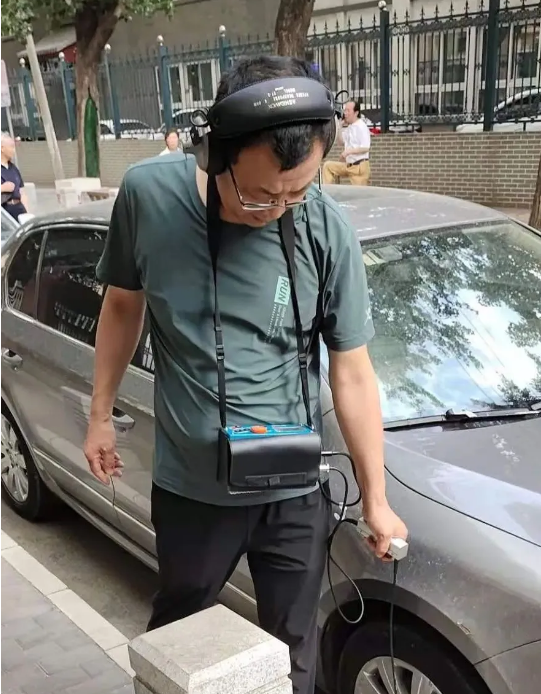

圖4 路面聽音法進行漏點的二次確認

總結

        查找熱力管道漏點，不僅需要具備先進精密的現代化檢測儀器，同時經驗豐富且富有責任心的專業隊伍也至關重要。只有具備了先進的現代化設備、專業的隊伍，才能更快更準的找到漏點，縮短事故維修時間、確保供熱管線的安全運行，避免造成不必要的經濟損失及人身威脅。
