源科科技（廣東）有限公司將于2023年11月22-24日亮相第十屆中國（上海）國際管網展覽會，誠邀您的蒞臨指導！

公司簡介

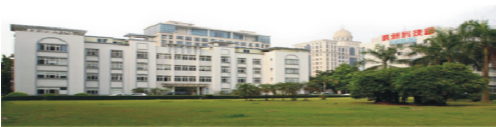

源科科技（廣東）有限公司創立于2016年，公司坐落于廣東省珠三角工業聚集區腹地-東莞市麻涌鎮，在北京設有技術研發中心及廣州經濟技術開發區營業部，是一家專業從事非金屬管道無損檢測及相關無損專用儀器設備的研發、銷售、技術服務為一體的綜合型公司。

公司引進國內外高端管道無損檢測技術和設備的同時，以自行開發技術領先、適用性強，操作簡單的產品為己任，目前自主及參與研發產品主要有：靜電力管線定位儀、多功能非金屬管道探測儀、燃氣用聚乙烯管道焊接接頭相控陣超聲檢測專用試塊等無損檢測用儀器設備和聚乙烯管材專用型電熔拉伸剝離制樣機、氧化誘導制樣機、熱熔試樣快速切片機和鉆孔機等專業制樣設備；已向特檢與產品質量檢測、燃氣、水務、環境監察、應急、消防、測繪、石油通信、長輸管線運維企業、市政等行業提供一站式技術解決方案。

公司成立以來，憑借實用、高質量產品和優質技術服務得到了廣大客戶的認可與青睞，與國內外數十家知名企業建立了長期穩定合作關系，保證了我們能夠以更直接方式、更順捷速度、更合理價格及更滿意售后服務贏得客戶信任，并取得了驕人的業績；公司全體員工自始至終堅持以細節決定成敗、品質創造經典，依賴源于專業、服務開創未來。

研發背景

1.眾所周知采用PE（聚乙烯）為材料的埋地非金屬管線因其質量可靠、運行安全、維護簡便、費用經濟而被各行業廣泛應用。我國自上世紀80年代開始系統地研究聚乙烯管在市政公用管網中的應用，隨著PE（聚乙烯）材料的發展和技術進步，當前國內在城鎮管網中特別是PE（聚乙烯）燃氣管道的應用已形成絕對的優勢，PE（聚乙烯）已成為燃氣、水務等行業輸配管道的主要材料。

2.城市管線被視為城市生命線，因其規模龐大、錯綜復雜且隨著城市日益變遷及歷史等原因（企業地下管網分布不清，圖紙檔案資料不全），造成許多管線無法得知其地理信息引起損壞，進而造成停氣、停水、通信中斷及人員傷亡等重大事故；舊有管線位置不明、腐蝕程度等問題給新型智慧城市建設帶來重重障礙；為滿足城市規劃建設、安全管理和防災減災的需要，各地都迫切需要重新排查各類地下管線地理位置以便隨時掌握管線運行情況；然而就現有管線（金屬管線&非金屬管線類）探測之技術（探地雷達法、示蹤線探測法、聲學定位法）原理，無一不是根據被探測目的物與其周圍介質之間的物性差異，例如它的電性、磁性、熱的傳導性，波速傳遞、甚至介電常數等的差異性進行探測來確認管線空間位置；物探設備常常在使用過程中因地下管線地型復雜、穿越過深，強、弱電信號相互干擾等原因以致諸多地段無法進行探測；地下管線探測是一個復雜的、綜合性技術領域，即便現在視為最為先進的超級雙通道雙頻管線探測雷達、APL等管線探測儀都仍存在難以解決非金屬材料管線的世界性探測難題。

3.為解決埋地管線準確定位難題，由源科及合作伙伴與國內知名高校、科研院所合作開展相關課題的科研攻關，經過數十年艱辛付出，于2017年成功推出靜電力探測應用技術-多功能非金屬管道探測儀（型號：BY-YKRL2017-C1/C2）；該儀器以特有的地球物理探測方法：通過所探管道內輸送介質為燃氣（主要是氫原子）或水或材質為聚乙烯等，看其介質主要成分原子核的核旋在其它電磁場作用下所產生弱磁場與操作人員建立的靜電磁場相互作用，通俗講即通過切割磁力線的方法來確認燃氣、輸水或聚乙烯管道平面位置與深度；該技術具有無需借助外源、無需示蹤線及連接管體、線體即可探測埋地管線的特點和優勢。靜電力技術，是目前世面上唯一利用介質來確認管線位置的技術。

4.經廣大技術研發人員近4年的艱辛付出，于2021年3月推出最新靜電力探測應用技術-靜電力管線探測儀（型號：BY-YKRL2021-G1），其技術原理為：主機發射特定電磁信號在短時間內產生分辨率非常高的數據以區分土壤與管線（所發電磁波會因材料介電常數不同可被區分），即電磁波發射到埋地管線時會因土壤之間的差別馬上反射回地面，識別器前端探頭接收地下折回信號時，經其多個軟件分析判定地下為同一頻率、同一材質且長度長過前端探頭條狀物，識別器即會有所表現（信號燈長亮、信號條滿格及聲音長響），即此為所探管線；該設備可廣泛用于特檢、燃氣、水務、勘探測繪、應急、石油通信、市政等行業，產品有著廣闊的市場前景；

技術原理

由源科科技參與研發、設計的一種非金屬管探測技術，最新一代靜電力管線探測儀（產品型號：BY-YKRL2021-G1），是目前市場上唯一一款采用靜電力原理的探測設備、是一種最新的埋地管線探測技術，該設備已顛覆以往的地球物理探測方法，主要原理是通過主機發射特定電磁信號在短時間內產生分辨非常高的數據來區分出土壤與管線差異，其所發射的電磁波會因所有的材料介電常數不同可被區分，即電磁波發射到埋地管線時會因土壤之間的差別馬上反射回地面，識別器前端探頭接收地下折回信號時會接收到從管道兩個側面（即管道最外側與土壤交接面）反射回的電磁信號，識別器內部有多點接收天線模塊，信號會高速傳給主控處理器進行分析，當信號有一定長度（超過信號識別器探頭端長度且是同一材質）識別會提供信號響應（信號燈長亮、信號條滿格及聲音長響），如果不是在同一水平線或不是同一材料反射回來的信號則識別器不會響應，此技術信號穿透力強，可穿過硬化路面、水面、泥土、草地等，受地理環境影響小，操作簡單，探測深度可達7米，能有效為用戶探測到PE、PVC、玻璃鋼管、水泥管道、球墨鑄鐵、光纜、電纜等常規儀器無法解決的老舊管線歷史問題。

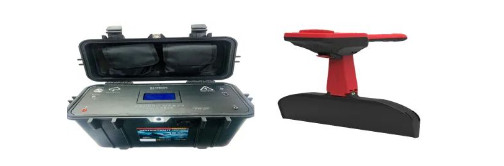

靜電力管線探測儀

功能說明

BY-YKRL2021-G1型靜電力管線探測儀可在不開挖地面土方情況下，可快速精準地定位各類材質的燃氣（金屬或非金屬）、自來水、光纜、電纜等管線位置、埋深、走向以及大致管徑。能重點協助業主解決無示蹤線，無圖紙、埋深7米老舊埋地燃氣管道特別是PE、PVC、玻璃鋼管、水泥管道、球墨鑄鐵、光纜、電纜等歷史遺留問題，具體參數詳見“表1產品技術規格”；

管線位置尋找：將主機背上或者放到要探測的管道10米區域內，手持信號識別器將探頭垂直地面約離地面80~30公分向前移動，當到達管線上方時接收器顯示信號條會達到峰值此時會同時有蜂鳴聲，然后反復來回移動識別器如果信號在同一地方提示證明信號下方有管線，也可將接收器左右調整角度兩個指示燈也會閃爍接收探頭平行于管道一側時兩個指示燈會同時亮起并且提示信號條和聲音同時提示，當確定一個點位時需要再調整探測位置進行第二個點探測看第二個點和第一個點是否在同一水平線上一般情況3個點位可基本確定為同一條管線（具體數據可用GPS取得）；

管線走向確認：在管線位置上通過轉到識別器待信號燈雙亮長響及信號條滿格時，也可確定二個以上的點連成線即管線走向；

管線埋深確認：將信號識別器天線探頭向上扳動到45度（三角測量法）位置后從管線位置上方向后移動到再次提示信號時，此時從管線位置到第二次提示位置便是埋地深度（具體數值可用測距儀取得）；

管線管徑確認：識別器在將位置確認好后移動探頭去探測管線二側，兩個指示信號點之間距離便是管徑大小（包括套管）；

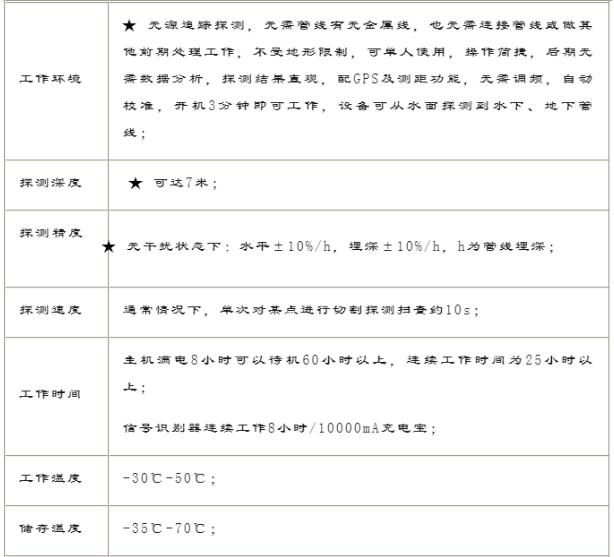

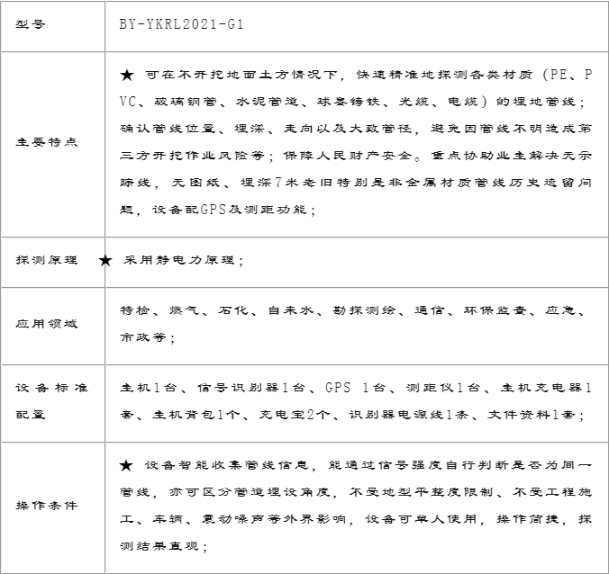

表1“產品技術規格”

型號BY-YKRL2021-G1主要特點★ 可在不開挖地面土方情況下，快速精準地探測各類材質（PE、PVC、玻璃鋼管、水泥管道、球墨鑄鐵、光纜、電纜）的埋地管線；確認管線位置、埋深、走向以及大致管徑，避免因管線不明造成第三方開挖作業風險等；保障人民財產安全。重點協助業主解決無示蹤線，無圖紙、埋深7米老舊特別是非金屬材質管線歷史遺留問題，設備配GPS及測距功能；探測原理★ 采用靜電力原理；應用領域特檢、燃氣、石化、自來水、勘探測繪、通信、環保監查、應急、市政等；設備標準配置主機1臺、信號識別器1臺、GPS 1臺、測距儀1臺、主機充電器1套、主機背包1個、充電寶2個、識別器電源線1條、文件資料1套；操作條件★ 設備智能收集管線信息，能通過信號強度自行判斷是否為同一管線，亦可區分管道埋設角度，不受地型平整度限制、不受工程施工、車輛、震動噪聲等外界影響，設備可單人使用，操作簡捷，探測結果直觀；工作環境★ 無源追蹤探測，無需管線有無金屬線，也無需連接管線或做其他前期處理工作，不受地形限制，可單人使用，操作簡捷，后期無需數據分析，探測結果直觀，配GPS及測距功能，無需調頻，自動校準，開機3分鐘即可工作，設備可從水面探測到水下、地下管線；探測深度★ 可達7米；探測精度★ 無干擾狀態下：水平±10%/h，埋深±10%/h，h為管線埋深；探測速度通常情況下，單次對某點進行切割探測掃查約10s；工作時間主機滿電8小時可以待機60小時以上，連續工作時間為25小時以上；

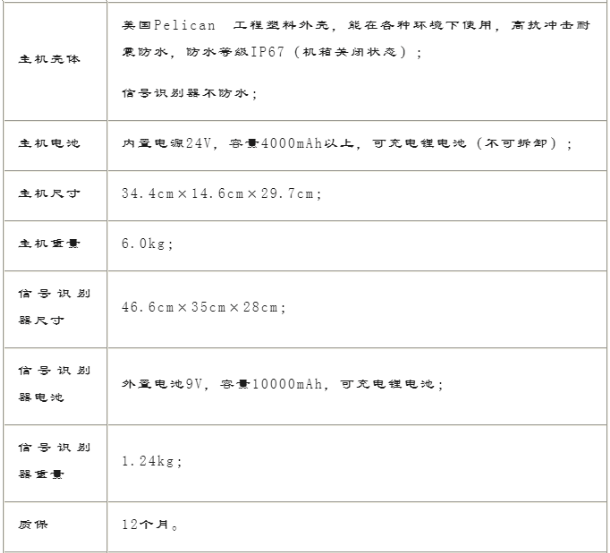

信號識別器連續工作8小時/10000mA充電寶；工作溫度-30℃-50℃；儲存溫度-35℃-70℃；主機殼體美國Pelican 工程塑料外殼，能在各種環境下使用，高抗沖擊耐震防水，防水等級IP67（機箱關閉狀態）；

信號識別器不防水；主機電池內置電源24V，容量4000mAh以上，可充電鋰電池（不可拆卸）；主機尺寸34.4cm×14.6cm×29.7cm；主機重量6.0kg；信號識別器尺寸46.6cm×35cm×28cm；信號識別器電池外置電池9V，容量10000mAh，可充電鋰電池；信號識別器重量1.24kg；質保12個月。
