背景

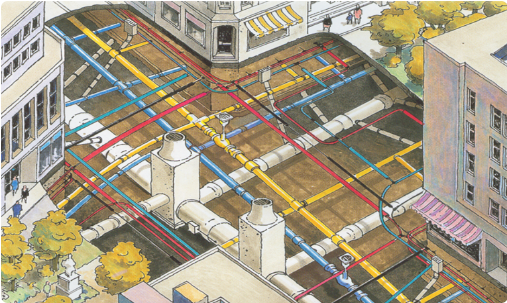

我國城鎮地下排水管網規模巨大，總長度已突破120萬公里，是城市重要的地下生命線。黨和國家領導人高度重視市政管網安全，多部委相繼出臺政策，對市政管網災害防控和智能運維提出重要批示與指導意見。




目前，在市政管網建設與運行維護中，已逐漸采用非開挖修復技術來避免城市道路“開膛破肚”現象的發生，從而減少對城市交通和周圍居民生活的影響。非開挖是指采用不開挖或微分開挖的各類技術，敷設、修復和更換地下管線的技術總稱。非開挖修復技術一般指的是對整段管道的更新或更換，不包含維搶修。




近幾年，國家和行業就管道的非開完修復已經出臺了相關的技術標準。目前，管道的非開挖修復方法主要有：

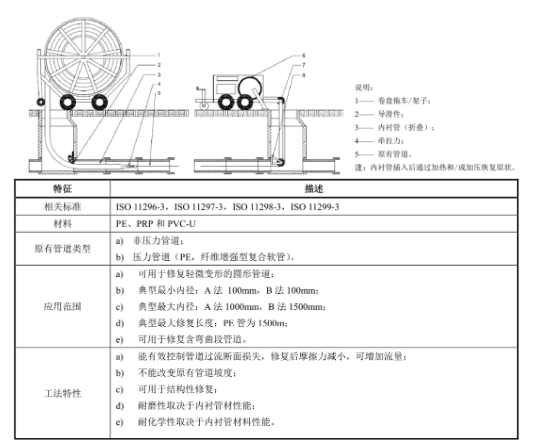

連續穿插法

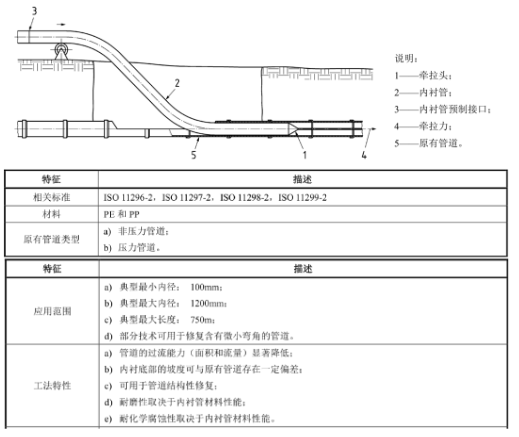

連續穿插法（Sliplining）是一種將連續內襯管在直徑保持不變的情況下置入原有管道內形成內襯的管道更新工法，它是一種用于管道結構性和非結構性非開挖修復的最簡單的方法。



優點:

  • 作為一種修復技術，穿插法不需要投資購置新的設備。

  • 頂管/定向鉆/等各類能提供拉力的非開挖設備都可以應用于穿插法修復中。

  • 穿插法是修復壓力或者重力管道最簡單的方法。

  • 穿插法可用于結構或者非結構修復的目的。

  • 在管道工作狀況下（不停輸），可同時進行管道修復。


技術瓶頸:

  • 絕大多數情況下都需要灌漿。

  • 穿插法最大的缺點是導致管道過流面積的減小。

  • 入口部分需要局部開挖滿足PE管道的最小曲率。

  • 修復后管道的性能受到PE管材質的限制。





短管穿插法

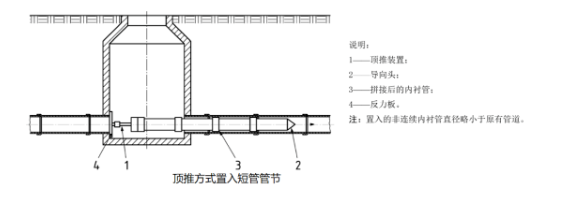

短管穿插法屬于非連續穿插法，是一種將非連續的小于更新管段長度的短管在插入原有管道的過程中連接形成內襯的管道更新工法。






緊密貼合內襯法

緊密貼合內襯法是一種將內襯管置入原有管道之前減小其截面以方便置入，置入后恢復截面，使其外表面與原有管道內壁緊密貼合的管道更新工法。

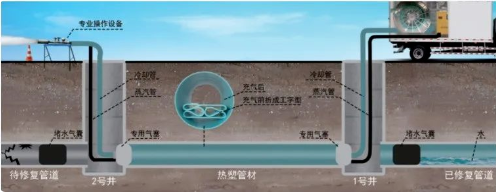

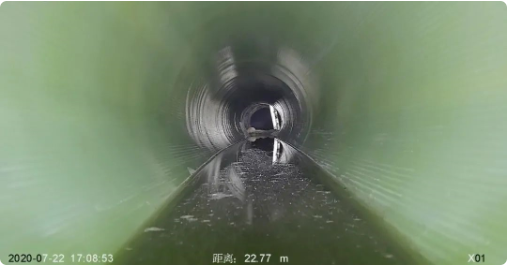

新的緊密貼合法：熱塑成型內襯法。襯管現場預熱軟化后牽引置入待修管道內部，通過加熱加壓熱塑成型，冷卻后形成緊貼于原管道內壁。






原位固化法

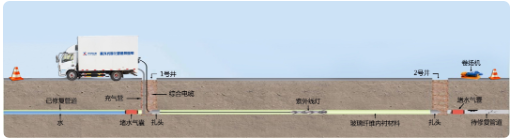

原位固化法（Cured-in-Place Pipe-CIPP）是指采用翻轉或牽拉方式將浸漬樹脂的軟管置入原有管道內，固化后形成管道內襯的修復方法。按照軟管進入原有管道的方式不同，可將CIPP分為翻轉式和拉入式兩種工藝。



目前該技術已經在世界40多個國家和地區得到廣泛應用，尤其在歐美等發達國家更為普及，是現今所有非開挖管道修復工藝中使用最廣泛的方法。軟管的固化工藝目前包括：熱水固化法、蒸汽固化法和紫外線固化法。原位固化法不需灌漿，施工速度快、工期短，修復后形成連續內襯管，表面光滑，有利于減小流量損失。






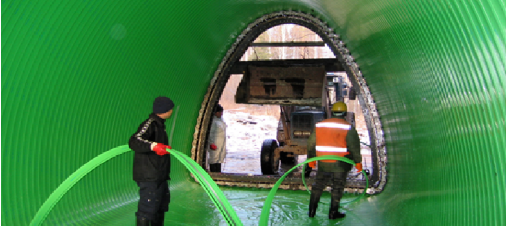

螺旋纏繞內襯法

  • 通過纏繞機將帶狀型材在舊管道內螺旋旋轉纏繞成一條新管。

  • 帶狀型材兩邊的公母鎖扣在螺旋旋轉中互鎖，使新管連續無縫。

  • 當螺旋管纏繞完畢后，通過拉動預埋的鋼線，將次級鎖扣拉斷，讓新管開始徑向擴張，緊緊地貼在原有管道的內壁上。






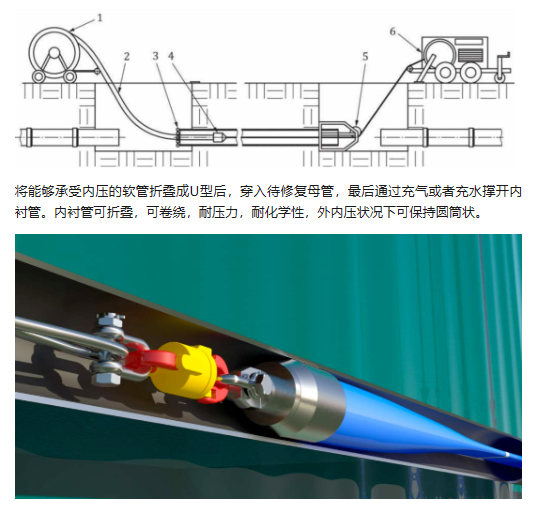

穿插軟管內襯法

穿插軟管內襯法使用圓織纖維增強的塑料軟管，在安裝后形成一個永久管道結構體或在流體壓力下形成圓形，內襯軟管與原有管道無粘結關系。
